WS9806万兆机框式核心交换机
S-9806是WayOS维盟科技最新开发的新一代管理型万兆机框式交换机,定位于大型网络汇聚,大型网络核心,特别是新一代网咖、企业、学校、园区的骨干网络交换。WS-9806交换机提供多方面的管理功能,可对系统、端口、网络、VLAN、Trunk、ERPS、安全等进行管理。同时支持端口多样性、端口汇聚、端口镜像、二层安全防御、多种路由协议等功能特性。具备高可靠性的背板带宽、高性能的芯片、高品质的电源,为网吧提供快速稳定的网络解决方案。
硬件规格 | |
产品名称 | WS9806 |
设备信息 | WS-9806万兆机框式核心交换机(6个扩展槽,其中2个槽位固定扩展主控板,4个槽位灵活扩展业务板,2个电源插槽) |
电源模块 | |
WLS98-PWR-AC-600 | 220V交流电源模块,输入电压AC 100-240V,最大功率500W |
主控板 | |
WLS98-MSU | 支持7个万兆SFP+光口-1个千兆SFP光口-8个10/100/1000M电口 |
业务板 | |
WLS98-24F-8G | 24个千兆SFP光口,8个10/100/1000M复用电口 |
WLS98-24G-8F | 24个10/100/1000M电口,8个千兆SFP复用光口 |
WLS98-48G | 48个10/100/1000M电口 |
项目实配 | 整机千兆电口≥X,千兆光口≥X,万兆SFP+端口≥X |
整机性能 | |
整机性能 | 交换容量≥7Tbps/12Tbps 包转发率≥2280Mpps |
软件信息 | |
支持协议标准 | IEEE 802.3,10BASE-T以太网 |
MAC地址 | 28K MAC地址表 |
端口缓存(buffer) | 128Mb |
巨型帧(Jumbo Frame) | 9216bytes |
VLAN配置 | 最大4096个VLAN |
生成树 | STP生成树协议 RSTP快速生成树协议 MSTP多生成树协议 |
端口汇聚 | 静态聚合、动态聚合 |
端口镜像 | 多对一的端口镜像,对镜像源端口的数量没有限制 支持4组镜像 |
环网协议 | 工业级环网协议ERPS |
端口流控 | 半双工基于背压式控制 全双工基于PAUSE帧 |
端口限速 | 基于端口的输入/输出带宽管理 |
IP路由 | 静态路由 OSPF,RIP,BGP |
冗余备份 | VRRP |
组播控制 | IGMP Snooping; |
风暴抑制 | 对广播、组播、单播等进行抑制 |
安全特性 | 硬件IP ACL,MAC ACL,Vlan ACL,支持基于三、四层的ACL功能 |
网线线序 | Auto-MDIX功能,自动识别直通网线和交叉网线 |
协商模式 | 端口自动协商功能(自协商传输速率和双工模式) |
系统维护 | 配置文件上传/下载 |
网络管理 | WEB界面管理(支持http及https协议) |
电信级可靠性保护机制
系统的主控单元、电源等关键模块均采用1:1方式的备份,无中断系统为WS-9806的高可靠性提供了最重要的保证,在配置冗余控制模块的情况下,它能满足最苛刻的可靠性要求。同时,WS-9806的VRRP、STP、LACP等功能为用户提供了进一步的可靠性保证。
先进的系统架构
WS-98006采用了模块化分布式设计理念,机柜提供最大6槽位,最大支持2块主控板、4块业务板;同时所有关键部位都采用冗余设计,如电源、风扇和主控板等;所有的业务板都支持热插拔功能,并且对其他业务板上运行的业务没有任何影响。
完善的安全控制策略
WS-9806支持ACL安全过滤机制,可提供基于用户、应用以及端口级的安全控制功能;同时支持基于端口不同优先级队列的和基于流的入口和出口带宽限制、防DDOS攻击、SSH2.0安全管理,VLAN ID与MAC地址、端口号、IP地址捆绑等安全功能。
丰富的增值业务功能
WS-9806具有L2/L3/L4线速交换能力、具备QoS、带宽控制、组播等高级功能,是定位于网络核心层、实现整体网络增值的优选设备。同时,提供基于硬件的流量分类和组播、速率限制和QoS机制,为用户开展增值业务提供强大的支持。
丰富的路由协议
WS-9806支持三层转发(路由)功能,并且具备多种路由协议,包括静态路由、RIP、OSPF、BGP等路由协议,满足客户对各种环境组网对路由协议的需求。
端口的多样性
WS-9806拥有多样端口设计,主控板支持7个万兆SFP+光口和1个千兆SFP光口,8个10/100/10Mbps自适应RJ45端口,业务板分为3种型号:1、支持24个千兆SFP光口和8个10/100/10Mbps自适应RJ45光电复用电口;2、支持24个10/100/10Mbps自适应RJ45电口和8个SFP光电复用光口3、支持48个10/100/10Mbps自适应RJ45电口,具备先进的硬件处理能力和丰富的软件特性,使其成为企业、网吧、园区网的不二选择。
灵活的端口汇聚
交换机所有端口均支持链路聚合,单组最大聚合端口数达到8个成员,可使网络带宽倍增,实现超高速的数据传输。端口汇聚功能用于交换机之间的级联,通过端口的汇聚组给交换机之间的数据交换提供捆绑的高带宽,提高网络速度,突破网络瓶颈,进而大幅提高网络性能。
端口镜像
端口镜像功能可以将一个端口的流量复制到另一个指定的端口,这种机制可以帮助网络管理者在不中断网络情况下跟踪网络发生的错误和非正常数据包,便于对整网的流量安全进行监控,目前广泛应用于网吧行业中的公安监控系统。

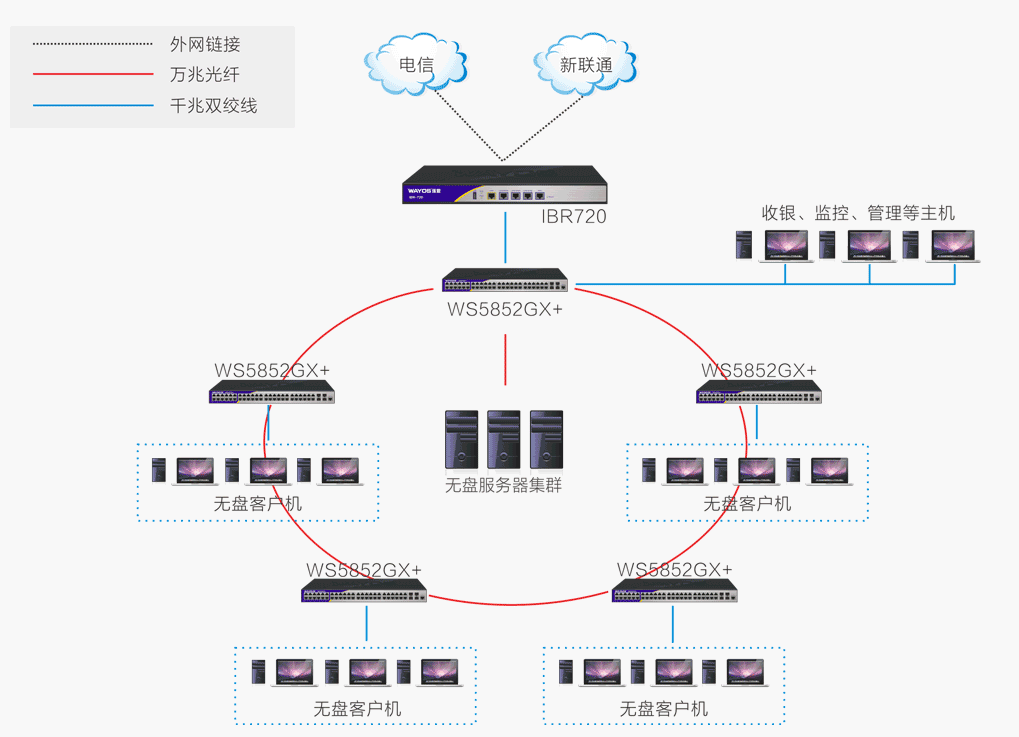

支持环网
ERPS主要用于解决二层环路的问题,它在以太环网完整时能够防止数据环路引起的广播风暴,而当以太环网上一条链路断开时能迅速恢复环网上各个节点之间的通信。
安全防御
安全防御提供多种丰富的安全功能,可实现IP+MAC+端口+VLAN四元绑定,同时还支持DHCP服务防御、ARP广播防御、回路防御的安全性功能,有效防御ARP攻击、DoS攻击及蠕虫攻击,因此,WS-9806设备具备高可靠的安全特性。
便捷的管理维护
支持SNMP网管对设备进行配置管理,为企业客户集中设备管理提供便利;
支持CLI命令行及远程Telnet管理,适合专业的网络管理人员;
支持SSH2.0等加密方式,使得管理更加安全;
支持在主控板直接telnet远程登录访问其他主控板和业务板,实现不拔插网线即可配置其他模块的功能参数。
型号 | 描述 |
ES650-16X | ES650-16X以太网交换机(16个万兆光端口),220V AC电源接口 |
SFPX-SR | 万兆光模块-SFP-多模(850nm,62.5μm MMF 32m;50μm 500MHz/km MMF 85m;50μm 2000MHz/km MMF 300m)-LC接口 |
SFPX-LR | 万兆光模块-SFP-单模(1310nm,SMF,10km)-LC接口 |
SFPX-ER | 万兆光模块-SFP-单模(1550nm,SMF,40km)-LC接口 |
SFP-SX-L | 千兆光模块-SFP-多模(850nm,MMF,550m)-LC接口 |
SFP-LX-L | 千兆光模块-SFP-单模(1310nm,SMF,10km或MMF,550m)-LC接口 |
SFP-LX-20-L | 千兆光模块-SFP-单模(1310nm,SMF,20km)-LC接口 |
SFP-LX-40-L | 千兆光模块-SFP-单模(1310nm,SMF,40km)-LC接口 |
SFP-LH-70-L | 千兆光模块-SFP-单模(1550nm,SMF,70km)-LC接口 |
SFP-LH-120-L | 千兆光模块-SFP-单模(1550nm,SMF,120km)-LC接口 |
SFP-GT | 千兆电模块-SFP-RJ-45接口 |
SFP-FX | 百兆光模块-SFP-多模(1310nm,MMF,2km)-LC接口 |
SFP-FL | 百兆光模块-SFP-单模(1310nm,SMF,15km)-LC接口 |
